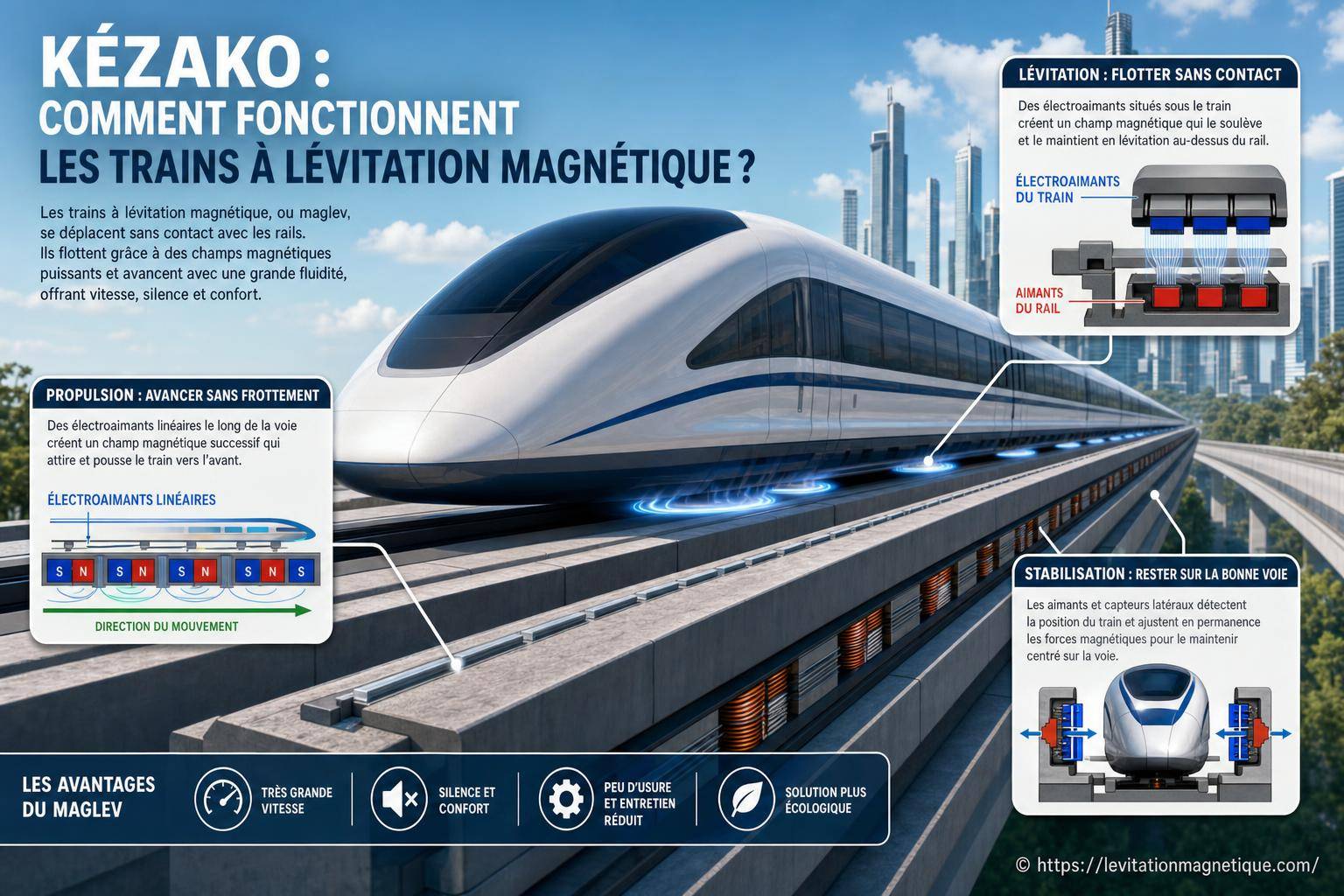

Un train à lévitation magnétique ne roule pas au sens habituel du terme : il se déplace sans contact direct avec le rail. Sa caisse est maintenue à quelques centimètres de la voie par des champs magnétiques, puis entraînée par un moteur linéaire. Cette idée, spectaculaire sur une ligne ferroviaire, éclaire aussi le fonctionnement de nombreux objets décoratifs en lévitation, des globes flottants aux lampes suspendues.
Faire flotter un train : une affaire de forces magnétiques
Le principe repose sur les propriétés des aimants. Deux pôles identiques se repoussent, tandis que deux pôles opposés s'attirent. Dans un train Maglev, des électro-aimants sont installés à bord du véhicule et le long de la voie. Alimentés avec précision, ils créent une force capable de soulever et de guider le train.
Le mot « Maglev » vient de l'expression anglaise magnetic levitation. Le véhicule n'est pas posé sur des roues métalliques : il flotte au-dessus d'un rail ou d'un guide spécialement conçu. Il faut toutefois nuancer l'image : selon la technologie employée, le train peut reposer sur des patins ou des roues à très basse vitesse, avant que la sustentation magnétique ne prenne le relais.
La lévitation ne supprime pas la gravité : elle produit une force opposée, assez forte et assez stable pour maintenir l'objet à distance de son support.
Deux grandes méthodes pour maintenir le véhicule en suspension
La première famille utilise la suspension électromagnétique, souvent désignée par l'abréviation EMS. Des électro-aimants attirent le train vers le rail de guidage. Un système de capteurs mesure en permanence l'écart entre le véhicule et la voie, puis ajuste le courant électrique. La distance est faible, mais contrôlée avec une grande précision : sans correction automatique, l'attraction pourrait rapprocher excessivement le train du rail.
La seconde approche est la suspension électrodynamique, ou EDS. Elle fait appel à des aimants très puissants, parfois associés à des matériaux supraconducteurs refroidis à très basse température. Lorsqu'ils se déplacent face à des bobines placées dans la voie, ils génèrent des courants qui créent à leur tour un champ magnétique opposé. Cette opposition engendre une force de répulsion et soulève le train.
Les supraconducteurs sont particulièrement intéressants car ils peuvent conduire l'électricité avec une résistance quasi nulle lorsqu'ils sont maintenus sous leur température critique. Leur emploi demande néanmoins une installation complexe : isolation thermique, refroidissement et maintenance font partie intégrante du système.
La propulsion : un moteur déroulé le long de la voie
Faire flotter un train ne suffit pas à le déplacer. La propulsion est assurée par un moteur linéaire, comparable à un moteur électrique classique ouvert et étiré sur toute la longueur de l'infrastructure. Des bobines installées dans la voie sont activées successivement pour former une onde magnétique mobile.
Le train est attiré par les champs qui se trouvent devant lui et repoussé par ceux situés derrière. En modifiant la fréquence et la polarité des bobines, le système accélère, ralentit ou immobilise le véhicule. Le guidage latéral est lui aussi pris en charge par les forces magnétiques, ce qui limite les mouvements parasites dans les virages.
Cette absence de contact mécanique réduit fortement l'usure liée au roulement. Pas de friction entre roues et rails, donc moins de pièces soumises à l'abrasion. À grande vitesse, la principale résistance devient alors celle de l'air. La forme aérodynamique du nez du train, la qualité des carénages et la gestion des turbulences prennent une importance majeure.
Pourquoi ces trains peuvent atteindre des vitesses élevées ?
Un train classique reste extrêmement performant, mais ses roues, ses essieux et son contact permanent avec les rails imposent des contraintes mécaniques. Le Maglev élimine ce point de contact une fois en sustentation. Le véhicule peut donc viser des vitesses très élevées tout en conservant une marche relativement régulière.
Le JR-Maglev japonais a notamment démontré une vitesse de 603 km/h lors d'un essai. Ce type de performance résulte d'un ensemble cohérent : lévitation, propulsion linéaire, guidage électronique, voie dédiée et aérodynamisme. Il ne s'agit pas simplement de poser de gros aimants sous un train.
Le concept de transport sans contact a aussi connu des expérimentations en France avec l'Aérotrain. Son principe était différent : il glissait sur un coussin d'air plutôt que sur un champ magnétique. Ce programme a finalement laissé place au développement d'un réseau ferroviaire à grande vitesse plus conventionnel, fondé sur le couple roue-rail.
Le vrai frein : une infrastructure spécifique et coûteuse
La technologie est fiable dans un environnement adapté, mais elle ne peut pas circuler sur les voies ferroviaires ordinaires. Les rails, les systèmes électriques, la signalisation, les stations et les équipements de maintenance doivent être conçus pour elle. Construire une ligne Maglev revient donc à bâtir une infrastructure dédiée. [ Voir ici aussi ]
Le coût ne se limite pas au chantier. Il faut aussi entretenir les bobines, les systèmes de contrôle, l'alimentation électrique et, pour certaines solutions, les équipements cryogéniques. Cette contrainte explique pourquoi la lévitation magnétique reste plus rare que le train à grande vitesse traditionnel, malgré ses qualités techniques.
Du transport futuriste aux objets déco flottants
Les objets en lévitation reprennent le même langage physique à une échelle réduite. Une base dissimule généralement un électro-aimant, piloté par un circuit électronique. L'objet flottant contient un aimant permanent. Des capteurs détectent sa position et corrigent instantanément le champ pour le maintenir au bon endroit.
La stabilité est le point essentiel. Un simple aimant ne permet pas, à lui seul, de maintenir durablement un objet immobile dans toutes les directions. Les modèles décoratifs utilisent donc une régulation active. Quand le globe descend légèrement, l'électro-aimant compense ; s'il remonte trop, le système réduit son action. Le résultat donne l'impression d'un équilibre impossible.
Un globe terrestre qui tourne lentement, une ampoule qui flotte ou un pot de plante suspendu deviennent alors de petits démonstrateurs de physique appliquée. Ils rappellent qu'un champ magnétique, invisible à l'œil nu, peut produire un mouvement très concret et presque théâtral.
FAQ sur les trains et objets à lévitation magnétique
Voici quelques réponses utiles pour mieux comprendre les principes et les usages de la lévitation magnétique.
Un train Maglev touche-t-il réellement la voie ?
À vitesse de fonctionnement, non : il est soutenu et guidé par des forces magnétiques. Certains systèmes utilisent toutefois des roues ou des patins lors des phases de départ et d'arrêt, quand la sustentation électrodynamique n'est pas encore suffisante.
Quelle est la différence entre un aimant et un électro-aimant ?
Un aimant permanent produit son champ sans alimentation électrique. Un électro-aimant génère un champ lorsqu'un courant traverse une bobine. Son intensité peut être réglée, ce qui est indispensable pour stabiliser un train ou un objet flottant.
Les trains à lévitation magnétique consomment-ils peu d'énergie ?
L'absence de contact réduit les pertes liées au roulement. À très grande vitesse, la résistance de l'air devient toutefois dominante et demande une puissance importante. Le bilan dépend donc du véhicule, de la vitesse, de la ligne et de la technologie employée.
Pourquoi les lignes Maglev ne remplacent-elles pas toutes les voies ferrées ?
Leur principal obstacle est économique. Elles nécessitent une voie entièrement dédiée, des équipements électriques spécifiques et une maintenance adaptée. Elles ne peuvent pas emprunter directement le réseau ferroviaire existant.
Comment un objet décoratif peut-il rester immobile en l'air ?
Sa base associe électro-aimant, capteurs et électronique de régulation. Le système corrige continuellement la position de l'objet, parfois plusieurs centaines de fois par seconde, afin de conserver une hauteur stable et une présentation fluide.
